Riduttore HF con flussimetro

Componenti

  • corpo e calotta del riduttore in ottone CW614
  • membrana del riduttore: VITON per l’ossigeno, NBR per gli altri gas
  • seggio in teflon per l’ossigeno e in NBR per gli altri gas
  • molle in acciaio inox
  • pastiglia della valvola di sovrappressione in viton
  • filtro in ingresso in bronzo sinterizzato, grado di filtraggio 100μm (EN ISO 73961: 2010)
  • connessione bombola in ingresso: specifica per gas e paese
  • manometro radiale precisione 4% (Ø 52 mm – 0 ÷ 315 bar) (EN 8371: 1998)
  • flussimetro con portagomma
  • rubinetto di regolazione

Componenti non metallici

  • guarnizione astina rubinetto in resina di policarbonato naturale (calibre200)

Normative di riferimento

  • EN ISO 105241: 2006
  • EN ISO 73961: 2010
  • EN 8371: 1998
  • EN ISO 91701: 2008
  • EN ISO 14971:2009
  • UNI 9507:2004
  • EN ISO 15001:2010
  • NF S 90116

DATI TECNICI

  • Pressione d'ingresso (P1max) 200 bar (20000 kPa)
  • Pressione d'uscita (P2max) 4 bar (400 kPa)
  • Portata (Qmax) 15 Nl/min (0,9 Nm³/h)
  • Peso 1,200 Kg.
  • Dimensioni (LxHxP) 210 mm x 170 mm x 110mm

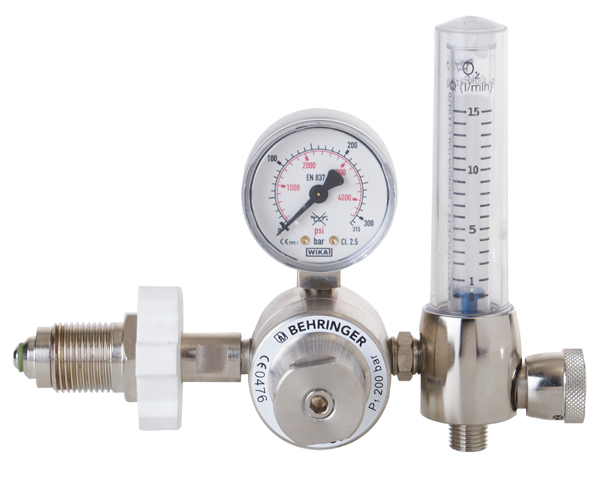

Riduttore HF con flussimetro


Riduttore HF a membrana con flussimetro, conforme alla
norma EN ISO 105241:2006.
costruito in ottone CW614 nichelato chimicamente con taratura precalibrata;
valvola di sovrappressione integrata nel corpo del riduttore, pretarata a un valore de 1,5 volte la pressione p2 di lavoro, per proteggere l’utilizzatore da eventuali anomalie del sistema;
manometro HP per la lettura della pressione della bombola;
raccordo in ingresso per la connessione della bombola con dado a serraggio manuale e/o a chiave a forchetta, guarnizioni;
filtro in ingresso in maglia di bronzo sinterizzato, grado di filtraggio 100 μm ;
raccordo di uscita filettato per la connessione di dado e portagomma per tubi Ø 6mm.
